Мы измеряем для Вас высокое напряжение

приборными трансформаторами для внешнего и внутреннего применения, специальными трансформаторами, сенсорами и силовыми трансформаторами



Напряжение изоляции 40.5 кВ Испытательное напряжение 95 кВ Испытат. ударное напряжение 200 кВ Номинальное первичное напряжение 3000/√3 – 22000/√3 В Номинальное вторичное напряжение 100/√3, 110/√3, 120/√3 В Номинальное вспомогат. напряжение 100/3, 110/3, 120/3 В Номинальная частота 50 Гц Мощность 10, 30, 50, 75, 100, 150 ВА Класс точности 0.2, 0.5, 1, 3Р, 6Р Максимальная мощность 500 ВА Масса 33 кг Утверждение TCM 212/98-2963 рисунок [ЗИП, 93кБ] в формате DXF

---

Приборные трансформаторы напряжения VTS 38P.1X a VTS 38P.2X представляют собой однофазные однополюсные изолированные трансформаторы, предназначенные для применения в сетях высокого напряжения. Они служат для измерения и защиты распределительных устройств вн внутреннего исполнения.

Приборы оснащены вн предохранителем, защищающим окружающую распределительную систему. Значения вторичных напряжений равны 100/√3, 110/√3, 120/√3 В, вспомогательных вторичных напряжений потом 100/3, 110/3, 120/3 В. Классы точности для измерительных обмоток равны 0.2, 0.5, 1, 3 для защитных обмоток 3P и 6P. Трансформаторы удовлетворяют требуемый класс точности в диапазоне 25% ÷100% номинальной нагрузки.

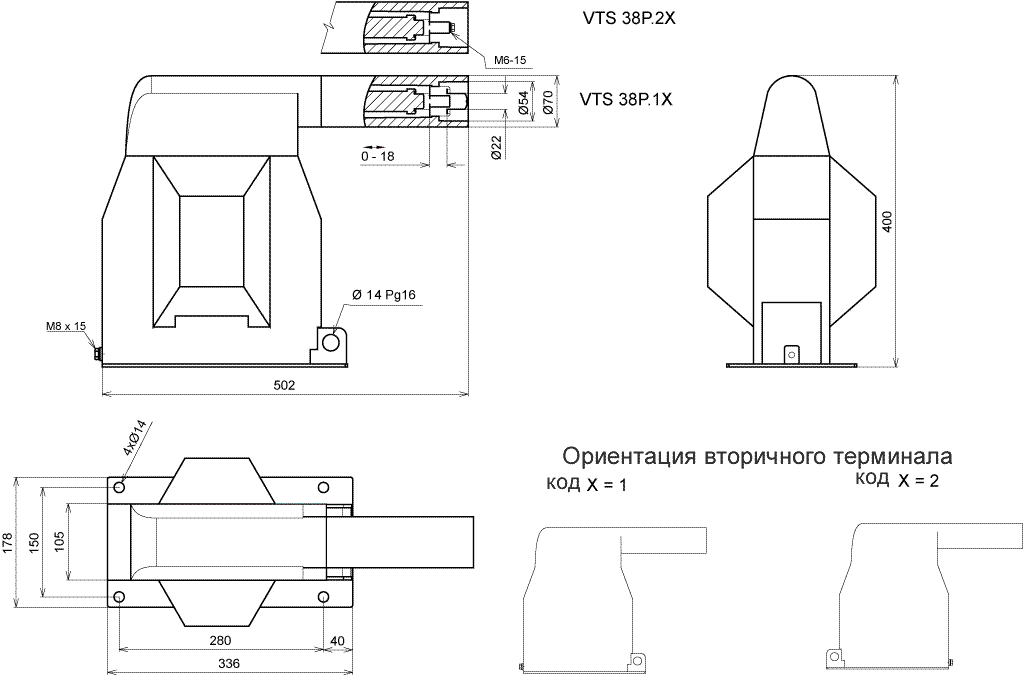

Составной частью тела трансформаторов VTS 38P является эпоксидная наставка с предохранителем 360OBGNA 3.15A. Предохранитель можно изъять или вложить с помощью ввинчиваемой оправы (смотри руководство по монтажу в приложенном пакете). Контакт вн может быть у версии VTS 38P.1X пружинный для установки на тележку распределителя, или у версии VTS 38P.2X жесткий с помощью винта M6 – смотри рисунок. (в заказе необходимо точно указать версию). В случае применения жесткого контакта рекомендуются применить кабельные наконечники согласно использованному сечению проводника.

Магнитный контур трансформаторов напряжения изготовлен из ориентированных трансформаторных лент в форме "C" сердечника. Все активные части трансформатора залиты экоксидной массой. Эта масса выполняет функцию не только электроизоляционную, но и механическую.

Трансформаторы крепятся с помощью четырех болтов за отверстия в фундаментной плите. Вывод первичной обмотки «А» осуществлен с помощью шпильки M10.

ВНИМАНИЕ! В случаев другого способа контактирования не должен возникнуть механический предварительный натяг вн винта в направлении от тела трансформатора.

Для присоединения на вторичные выводы рекомендуется применить кабельные наконечники согласно использованному сечению проводника. Вторичный клеммник оснащен крышкой с пломбировочным винтом. Внутри уложен пакет, который содержит соединители и винты для возможности заземления обмоток (смотри "Руководство по обслуживанию и монтажу").

Трансформатор может иметь вторичный клеммник или под предохранителем (код X равен 1), или на обратной стороне (код X равен 2). В заказе нужно обе версии отличить.

Приборные трансформаторы напряжения VTS 38Р удовлетворяют все испытания согласно ČSN EN 60044-2 и ГОСТ 15 150 для T3 и U3.

По желанию заказчика обеспечиваем официальное удостоверение. Контрольное измерение внутренних частичных разрядов можно осуществить только по инструкции изготовителя.
